河北如何設計IIC級隔爆型防爆接線盒的防爆結構？
作者：管理員 發布時間：2019/9/15 10:45:24 點擊率：377314

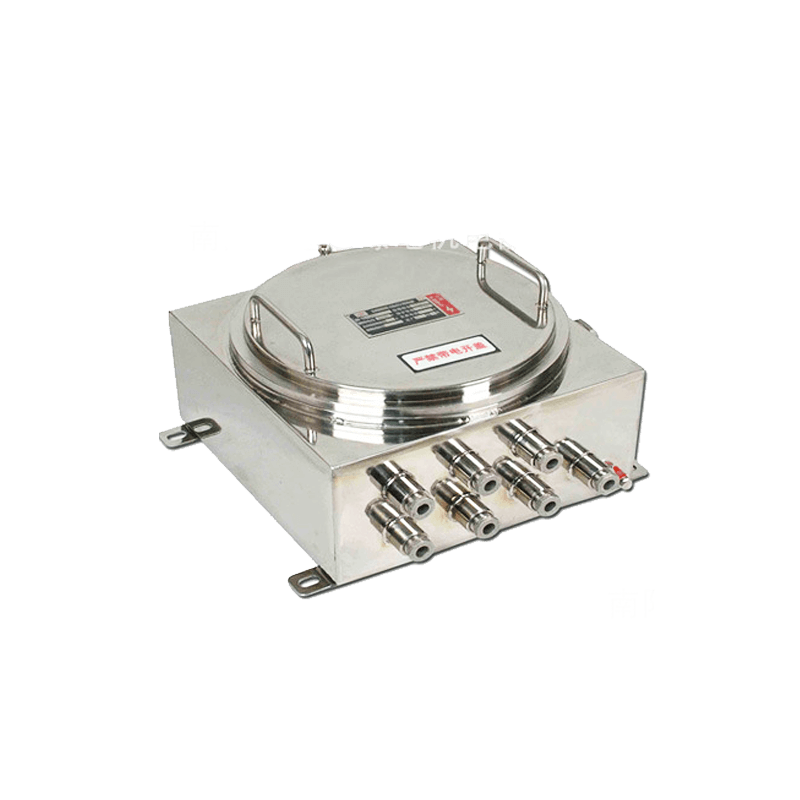

首先結合防爆電氣國家標準和防爆設備的電氣特點，與隔爆型防爆技術要求，總結出IIC級隔爆型防爆接線盒的防爆結構設計重點。防爆電氣設備是指爆炸性環境用的電氣設備所引用裝置數量不同，分為二通，三通，四通結構，使用的時候，將電纜引入防爆接線盒內部，通過端子排接線之后，再用另外的電纜引出防爆接線盒外部。
在結構設計上首先是防爆接線盒的引入裝置，引入裝置是由密封圈，墊圈，堵頭，壓緊螺母和電纜組成。其設計思路是根據電纜或電線的外徑尺寸選擇合適的密封圈，根據密封圈尺寸設計墊圈，堵頭和壓緊螺母的尺寸，從而可以確定引入裝置的軸向尺寸和徑向尺寸。
防爆接線盒內部元件的電氣設計決定外殼的結構，外殼結構的設計首先需要選擇外殼材質，一方面要保障外殼的強度，另一方面也要輕便美觀。根據經驗數據，外殼的壁厚可以選擇在6~8mm鑄外殼。同時為了接線方便，內部腔體空間不能太小，要能夠滿足接線安裝的需要，內部直徑設計值為120mm，高度的設計為80mm。
為了提高防爆接線盒的防護性能，防止進水，進塵，外殼的防護等級為IP65。這就要在蓋上設計橡膠密封墊圈，橡膠密封墊圈可依據GB/T3452.1-2005的標準。
在結構設計上首先是防爆接線盒的引入裝置，引入裝置是由密封圈，墊圈，堵頭，壓緊螺母和電纜組成。其設計思路是根據電纜或電線的外徑尺寸選擇合適的密封圈，根據密封圈尺寸設計墊圈，堵頭和壓緊螺母的尺寸，從而可以確定引入裝置的軸向尺寸和徑向尺寸。
防爆接線盒內部元件的電氣設計決定外殼的結構，外殼結構的設計首先需要選擇外殼材質，一方面要保障外殼的強度，另一方面也要輕便美觀。根據經驗數據，外殼的壁厚可以選擇在6~8mm鑄外殼。同時為了接線方便，內部腔體空間不能太小，要能夠滿足接線安裝的需要，內部直徑設計值為120mm，高度的設計為80mm。
為了提高防爆接線盒的防護性能，防止進水，進塵，外殼的防護等級為IP65。這就要在蓋上設計橡膠密封墊圈，橡膠密封墊圈可依據GB/T3452.1-2005的標準。
