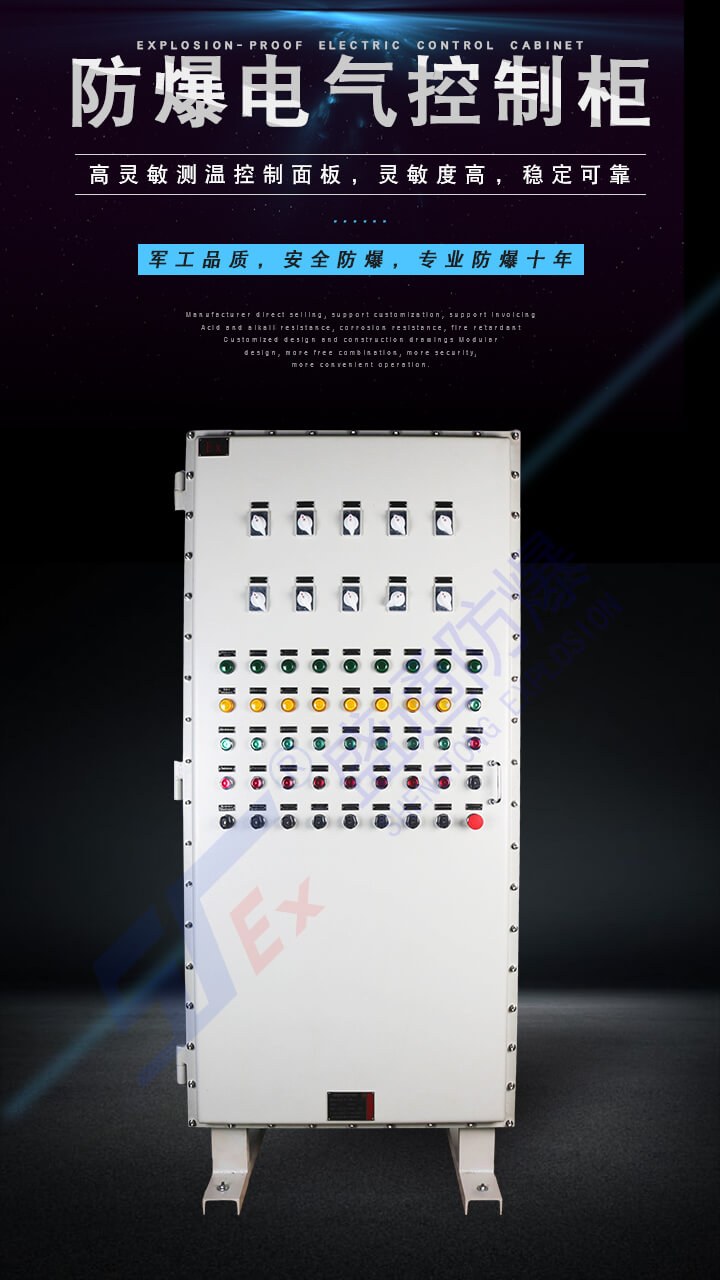

防爆電氣控制柜如何裝配
作者：管理員 發布時間：2019/11/11 17:13:45 點擊率：353228
防爆電氣控制柜如今已經成為工業生產重要的組成部分，其斷路器，接觸器，繼電器等低壓電器與PLC，變頻器，等現代智能控制設備組合裝配成的防爆電氣控制柜。同時也將控制系統的控制，測量，信號，保護，調節等功能組合在一起，安裝在防爆電氣控制柜內，所以其裝配工作時至關重要的。
準備工作，首先找齊設備安裝所需的電器材料。根據電氣原理圖中的底板布置圖量好線槽與導軌的長度，兩根線如果搭在一起，其中一根線槽的一端應磨成45度角，線槽接口應平直，嚴密，槽蓋應齊全，平整，無翹角。
固定或連接線槽的螺釘或其他緊固件，緊固后其端部應與線槽內表面光滑相接，線槽敷設應平直整齊，水平或垂直允許偏差為長度的2%，全長允許偏差為20mm。并列安裝時，槽蓋應便于開啟。
安裝元器件時，檢查產品型號，規格，數量等是否與圖紙相符，檢查元器件是否有損壞，必須安裝圖紙進行安裝，元器件安裝順序應從板前視，由左到右，由上到下。防爆電氣控制柜安裝的各種設備，電器元件，接線端子應按照圖紙的要求按照或粘貼其標簽。通常小的元器件有導軌固定，大的元器件由螺絲固定。
在接線的過程中，首先閱讀防爆電氣控制柜的接線工藝說明書，嚴格按照說明書上的要求接線；接線之前應檢查安裝元器件，與接線圖紙上的元器件是否一致。接線時應嚴格按照圖紙進行施工，細心選擇走線路徑，這樣接出來的線才更加的美觀。
