日照防爆水泵控制箱接線圖
作者：管理員 發布時間：2024/12/23 10:14:49 點擊率：274057

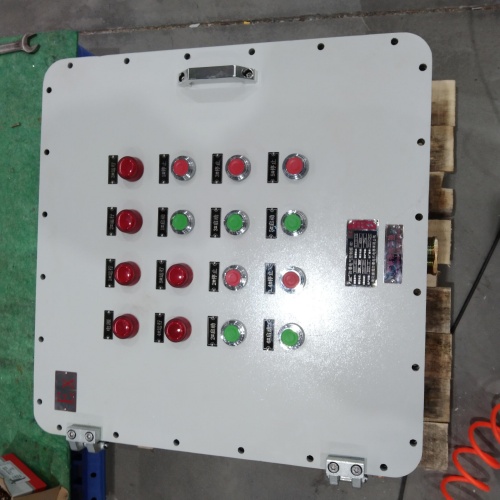

防爆水泵控制箱的接線圖因其具體型號、品牌以及應用場景的不同而有所差異。不過，我可以根據一般性的防爆水泵控制箱接線原則，為您提供一個大致的接線思路和注意事項。
1、安全第一：在進行接線操作前，務必確保電源已切斷，并采取相應的安全措施，如佩戴絕緣手套、使用絕緣工具等。
2、仔細閱讀說明書：不同型號的防爆水泵控制箱可能有不同的接線方式和要求，因此在進行接線前，應仔細閱讀產品說明書，了解控制箱的內部結構、接線端子以及各功能模塊的作用。
3、正確選擇導線：根據控制箱的額定電流和電壓，選擇合適的導線規格。導線應具有良好的導電性能和絕緣性能，以滿足防爆要求。
4、清晰標識：在接線過程中，應對各導線進行清晰的標識，以便在后續維護或檢查時能夠快速識別。
二、接線步驟
1、電源接入：將電源線接入控制箱的電源輸入端。注意區分火線和零線，確保接線正確。
2、電機接線：將防爆水泵的電機線接入控制箱的輸出端。根據電機的功率和電壓，選擇合適的接線端子進行連接。
3、控制回路接線：根據控制箱的功能需求，將控制回路中的各元器件（如按鈕、指示燈、繼電器等）接入相應的接線端子。確保控制回路能夠正確實現水泵的啟動、停止和故障保護等功能。
4、接地處理：將控制箱和防爆水泵的接地線接入接地系統，確保設備的安全運行。
三、注意事項
1、防爆等級：確保所選用的防爆水泵控制箱和導線符合所在場所的防爆等級要求。
2、接線端子：在接線過程中，應確保接線端子連接牢固、可靠，避免松動或脫落導致電路故障。
3、絕緣性能：接線完成后，應對各接線端子進行絕緣性能測試，確保絕緣電阻符合標準要求。
4、定期檢查：在使用過程中，應定期對防爆水泵控制箱進行檢查和維護，確保設備處于良好的工作狀態。
由于防爆水泵控制箱的接線圖涉及具體的電氣設計和安裝要求，因此我無法直接為您提供具體的接線圖紙。如需獲取具體的接線圖紙，建議您聯系設備制造商或?qū)I(yè)的電氣工程師進行咨詢和獲取。
